Виды металлопроката: как различать основные группы
Лист, трубы, арматура, круг, уголок и швеллер выглядят по-разному не случайно. Форма изделия связана с его типом и назначением. Разбираем основные группы на фотографиях.
Смотреть примеры
PetroStal
База знаний
В этой статье
Листовой · трубный · сортовой · фасонный
Главное
Сначала смотрим на форму
Один термин — много разных форм
Металлопрокат — общее название для большой группы металлических изделий. Они различаются формой, технологией изготовления, свойствами и назначением.
Чтобы не усложнять первое знакомство с темой, ниже используем практическое деление по форме изделия: листовой, трубный, сортовой и фасонный прокат. В технических стандартах классификация может быть более подробной.
Быстрая навигация
Четыре группы на реальных примерах
Нажмите на группу, чтобы перейти к подробному объяснению.
На фотографии
Листовой металл
Листовой прокат
Плоская поверхность — главный визуальный признак
Листовой прокат легко узнать по большой плоской поверхности. У изделия выражены длина и ширина, а толщина значительно меньше этих размеров.
Поверхность может быть гладкой, рифлёной или профилированной. Дополнительная обработка меняет внешний вид, но основой остаётся лист.
Как узнать
Широкое плоское металлическое изделие.
Примеры
Листовой металл
Профлист
Крашеный профлист
На фотографии
Трубный прокат
Трубный прокат
Главный признак — внутренняя полость
Трубы имеют замкнутое поперечное сечение и внутреннюю полость. Именно это визуально отличает их от сплошных прутков и большинства других видов проката.
При этом внешняя форма может быть разной: круглой, квадратной или прямоугольной.
Если посмотреть с торца
Внутри остаётся полость
Круглая
Квадратная
Прямоугольная
Как узнать
Замкнутый внешний контур и пустое пространство внутри.
Примеры
Круглая труба
Профильная труба
На фотографии
Сортовой прокат
Сортовой прокат
Длинномерные изделия со сплошным сечением
В этой статье для наглядности к сортовой группе относим длинномерные изделия с относительно простой сплошной формой поперечного сечения.
Если посмотреть на торец такого изделия, внутри нет полости. Геометрия может быть круглой, квадратной или плоской.
Вид с торца
Сечение заполнено металлом
Круг
Квадрат
Полоса
Как узнать
Длинное изделие со сплошным сечением без внутренней полости.
Примеры
Арматура
Круг
Квадрат
Полоса
На фотографии
Фасонный прокат
Фасонный прокат

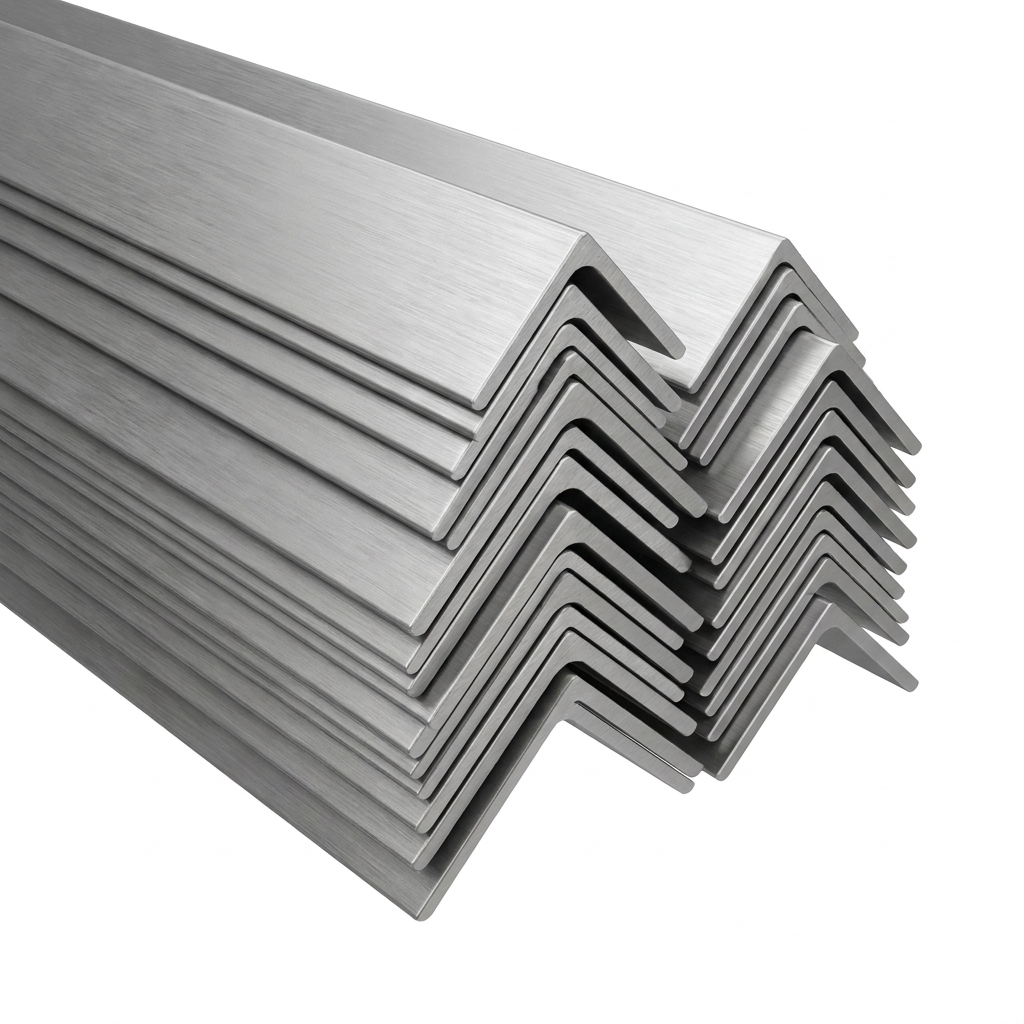

Уголок
Швеллер
Форму легко узнать по характерному профилю
Уголок и швеллер визуально отличаются от простого круглого или квадратного прутка. Их поперечное сечение образовано полками и стенками.
Именно выраженная геометрия профиля делает такие изделия легко узнаваемыми даже без измерений.
Вид с торца
Характерная форма профиля
Как узнать
В поперечном сечении хорошо видны полки и стенки профиля.
Примеры
Уголок
Швеллер
Подведём итог
Как быстро различить группы
Для первого знакомства достаточно запомнить четыре визуальных признака.
Листовой металл, профлист.
Круглая и профильная труба.
Круг, квадрат, полоса, арматура.
Уголок, швеллер.
