Стальной уголок: устройство и основные виды
Стальной уголок легко узнать по Г-образному поперечному сечению. Разбираем, из каких частей состоит профиль, чем равнополочный уголок отличается от неравнополочного и как его геометрия используется в металлических конструкциях.
Смотреть устройство
PetroStal
База знаний
В этом материале
Сечение · полки · виды · применение
Что такое уголок
Простой профиль с характерной геометрией
Стальной уголок относится к фасонному металлопрокату. Его поперечное сечение образуют две плоские части — полки, соединённые между собой.
Если посмотреть на профиль с торца, его форма напоминает букву «Г». Именно поперечное сечение позволяет быстро отличить уголок от полосы, швеллера или профильной трубы.
Поперечное сечение
Как устроен стальной уголок
В отличие от более сложных фасонных профилей, устройство уголка можно понять буквально по двум элементам.
Вид с торца

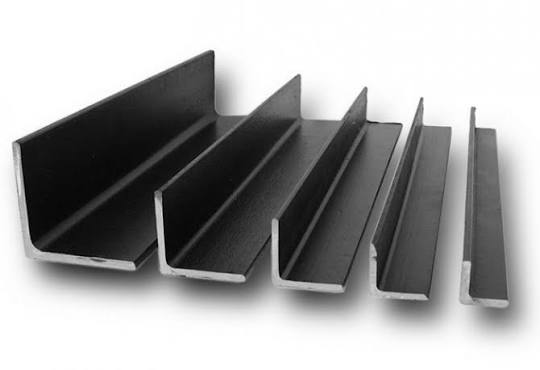

Г-образное сечение уголка
Вертикальная полка
Горизонтальная полка
Место соединения полок
Открытый контур
Как запомнить
Две полки формируют
один открытый угловой профиль.
В поперечном сечении нет внутренней полости и замкнутого контура.
Основные виды
Равнополочный и неравнополочный: в чём разница
Основное визуальное различие — соотношение двух полок в поперечном сечении профиля.
Сравнение
Разные пропорции полок
Одна полка шире другой
Профиль остаётся Г-образным, но две его стороны имеют разные пропорции.
Быстрое различие
Достаточно посмотреть на торец профиля
У обоих видов сохраняется одна и та же базовая Г-образная форма. Меняется только соотношение полок.
Равнополочный

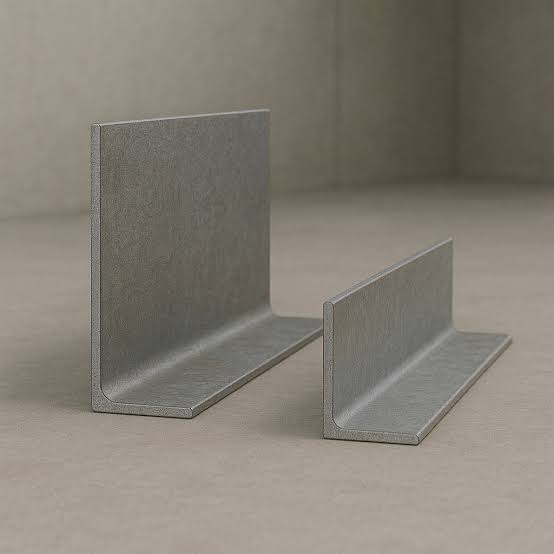

Две одинаковые полки
Неравнополочный
Полки разной ширины
Равные полки
Разные полки
Не путать
Уголок, полоса и швеллер: три разных сечения
Внешне это длинномерные металлические изделия, но форма их поперечного сечения отличается принципиально.
Две полки
Поперечное сечение имеет Г-образную форму.
Один плоский элемент
Сечение представляет собой простой прямоугольник.
Стенка и две полки
Поперечное сечение имеет П-образную форму.
В конструкции
Уголок как элемент металлического каркаса
Геометрия в работе
Две полки задают два направления
Г-образная форма создаёт две взаимно ориентированные поверхности. Это позволяет использовать уголок в узлах и элементах, где требуется соединить или сформировать разные плоскости.
Конкретное положение профиля в конструкции определяется проектом.
Первая полка
Формирует одну рабочую плоскость профиля.
Вторая полка
Формирует второе направление.
Угол между ними
Объединяет две поверхности в единый длинномерный профиль.
Применение

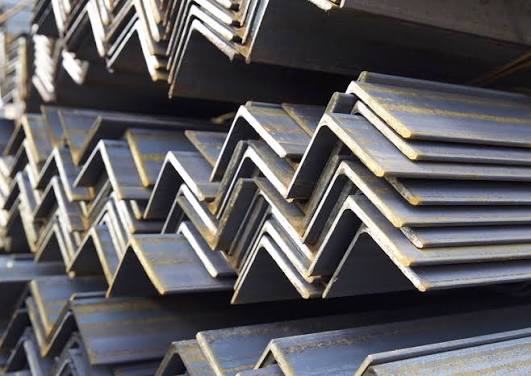

Где встречается стальной уголок
Конкретный профиль подбирают под расчёт и конструктивную задачу, но Г-образные элементы широко используются в металлических каркасах и соединениях.
Пример применения

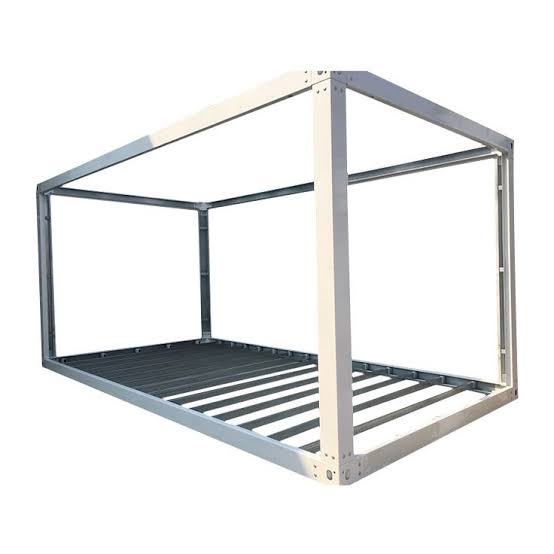

Уголок в металлической конструкции
Металлические конструкции
Уголок может использоваться как отдельный линейный элемент металлического каркаса.
Узлы конструкций
Две полки позволяют формировать соединения между элементами, расположенными в разных плоскостях.
Рамы и контуры
Г-образный профиль применяется в конструкциях, где требуется сформировать жёсткий металлический край.
Запомнить просто
Три признака стального уголка
Главное из статьи
Стальной уголок — профиль из двух полок
Его легко узнать по Г-образному поперечному сечению. Если полки одинаковы — уголок равнополочный, если отличаются по ширине — неравнополочный.
Форма
Открытое Г-образное сечение
Элементы
Две соединённые полки
Различие
Соотношение ширины полок
