П-образное сечение
Одна стенка соединяет две полки, одна сторона остаётся открытой.
Швеллер: устройство, виды и применение
Швеллер легко узнать по открытому П-образному сечению. Разбираем, из каких частей состоит этот профиль, чем он отличается от уголка и замкнутой профильной трубы и почему его геометрия важна для металлических конструкций.
Смотреть устройство
PetroStal
База знаний
В этом материале
Сечение · стенка · полки · конструкция

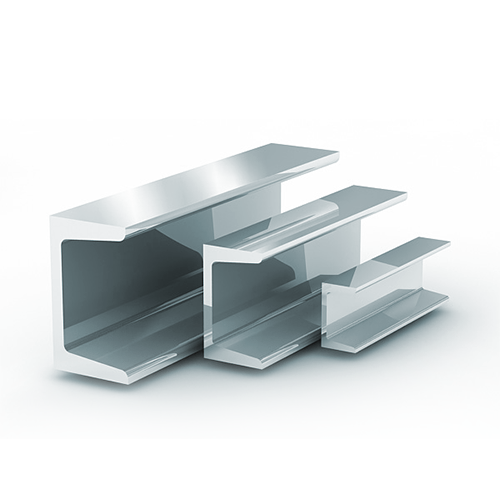

Что такое швеллер
Фасонный прокат с открытым профилем
Швеллер представляет собой длинномерный металлический профиль, поперечное сечение которого образовано одной стенкой и двумя полками.
В отличие от профильной трубы его сечение не замкнуто: одна сторона профиля остаётся открытой. Именно эта геометрия делает швеллер визуально узнаваемым.
Чтобы понять устройство профиля, удобнее всего посмотреть на его торец.
Поперечное сечение
Из чего состоит швеллер
Основных элементов всего три: одна вертикальная часть и две полки, расположенные по её краям.
Вид с торца
П-образное сечение швеллера
Стенка
Верхняя полка
Нижняя полка
Открытая сторона
Как запомнить
Одна стенка соединяет
две параллельные полки.
Вместе они формируют открытый профиль, который визуально напоминает вытянутую букву «П».
Геометрия
Почему важно, что профиль открыт
У швеллера отсутствует четвёртая сторона, которая могла бы замкнуть поперечное сечение. Поэтому по геометрии он принципиально отличается от квадратной или прямоугольной профильной трубы.
Открытая форма позволяет легко увидеть внутреннюю поверхность стенки и полок, а сам профиль может по-разному ориентироваться внутри конструкции.
Контур
Открытый
Основные части
Стенка + две полки
Форма
П-образная

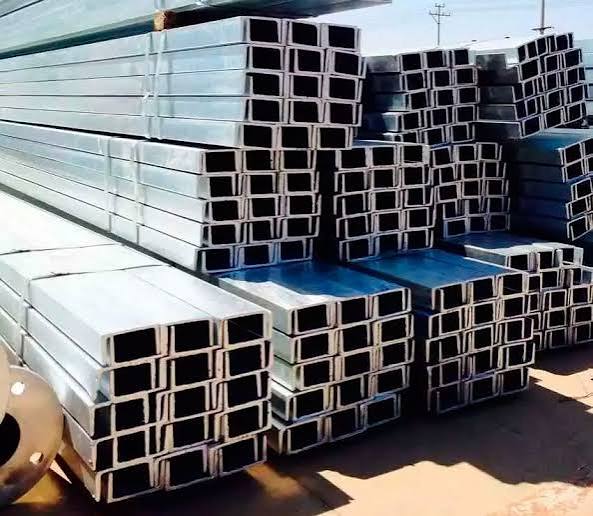

Геометрия профиля
Открытая сторона хорошо видна
Не путать
Швеллер, уголок и профильная труба: разная геометрия сечения
Все три изделия являются длинномерным металлическим прокатом, но их легко различить по форме торца.
Г-образное сечение
Профиль образован двумя полками, соединёнными под углом.
Замкнутое сечение
Наружный контур полностью замкнут, а внутри остаётся полость.
В конструкции

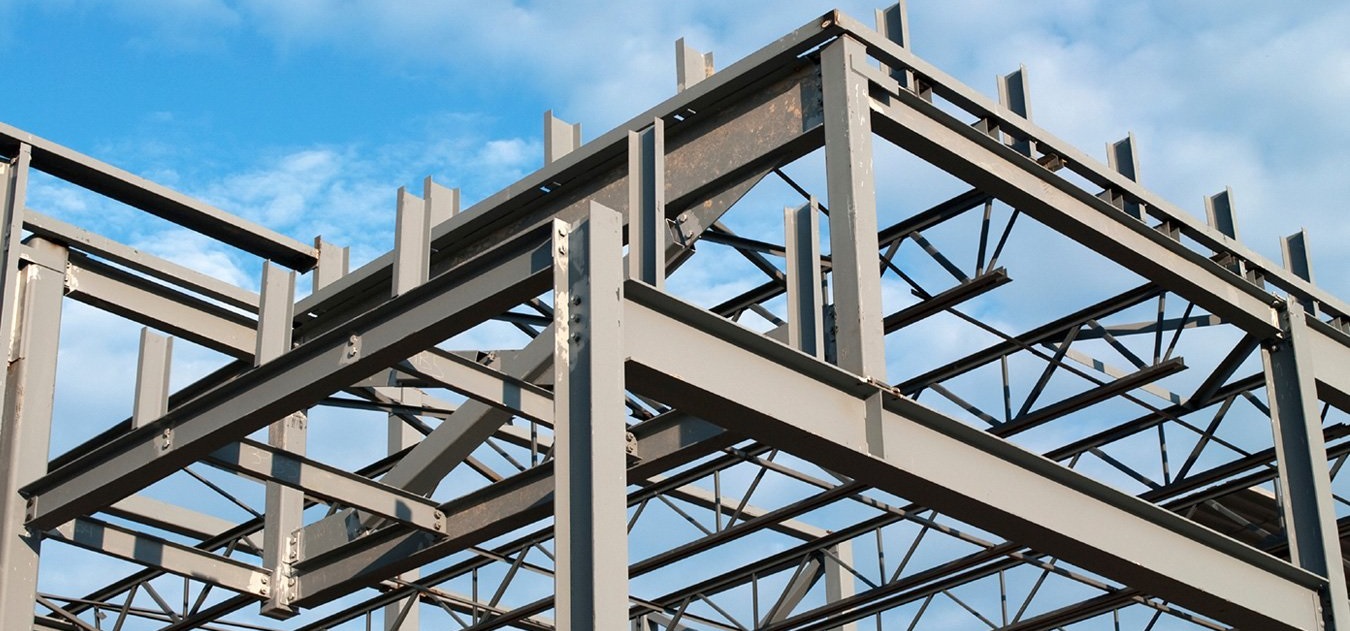

Швеллер как элемент металлического каркаса
Ориентация профиля
Положение швеллера имеет значение
Швеллер имеет выраженное направление поперечного сечения. Поэтому при его использовании важно не только само наличие профиля, но и то, как относительно конструкции расположены стенка и полки.
В конкретных конструкциях положение элемента определяется проектом и требуемой схемой работы.
Открытая сторона вправо
Профиль развёрнут
Применение
Где используют швеллер
Конкретное применение зависит от проекта и расчёта конструкции, но швеллер часто встречается там, где требуются линейные металлические элементы.

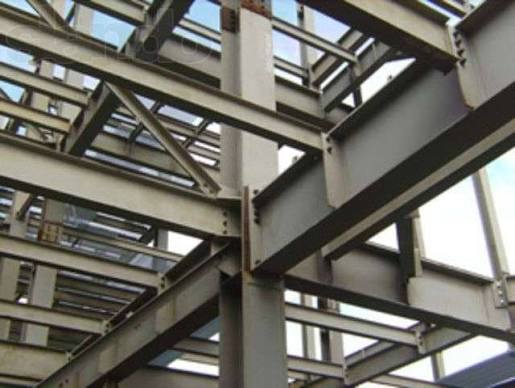

Пример применения
Швеллер в металлоконструкции
Металлические конструкции
Швеллер используют как линейный элемент различных металлических каркасов и сборных конструкций.
Стойки и поперечины
Геометрия профиля позволяет использовать его в составе вертикальных и горизонтальных элементов.
Дополнительные элементы каркаса
Швеллер может использоваться как часть системы усиления, если это предусмотрено конструкцией.
Запомнить просто
Три признака швеллера
Главное из статьи
Швеллер — открытый П-образный профиль
Его поперечное сечение образуют одна стенка и две полки. От уголка швеллер отличается наличием второй полки, а от профильной трубы — открытым, а не замкнутым контуром.
Стенка
Соединяет полки
Полки
Расположены по краям стенки
Сечение
Остаётся открытым
